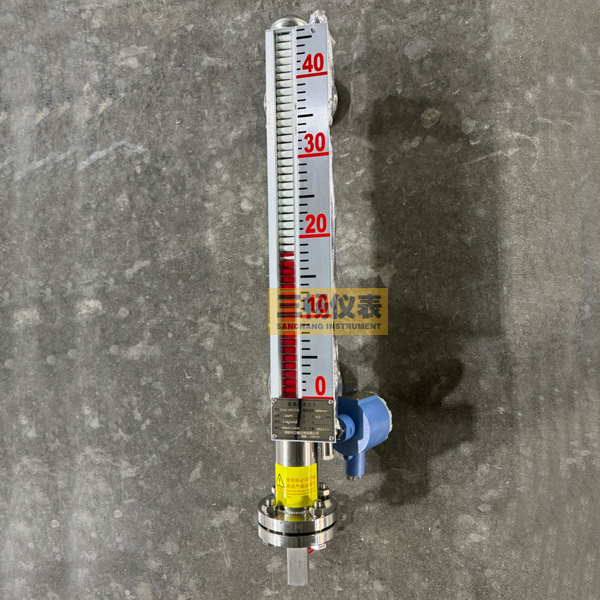

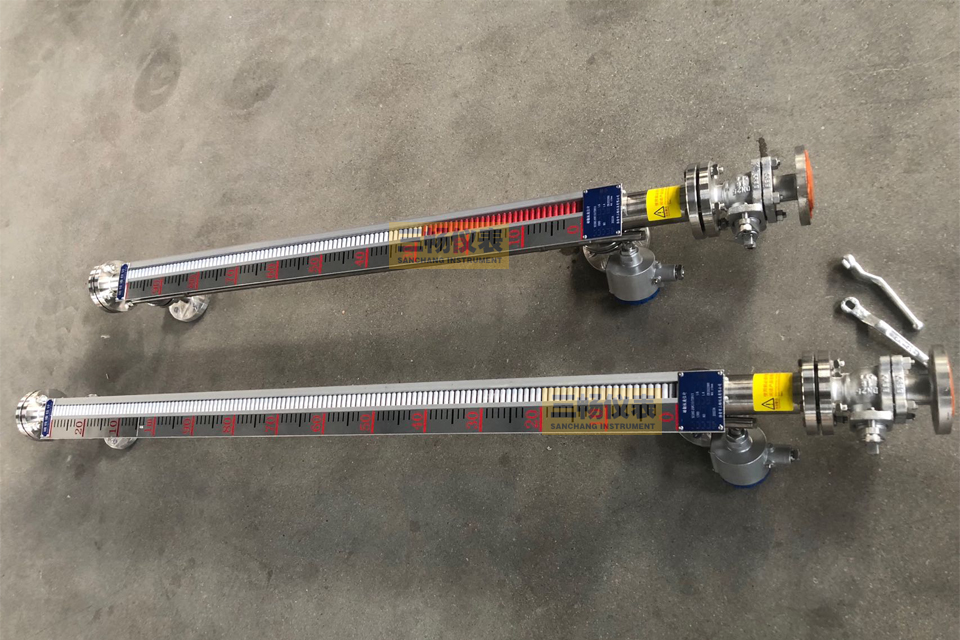

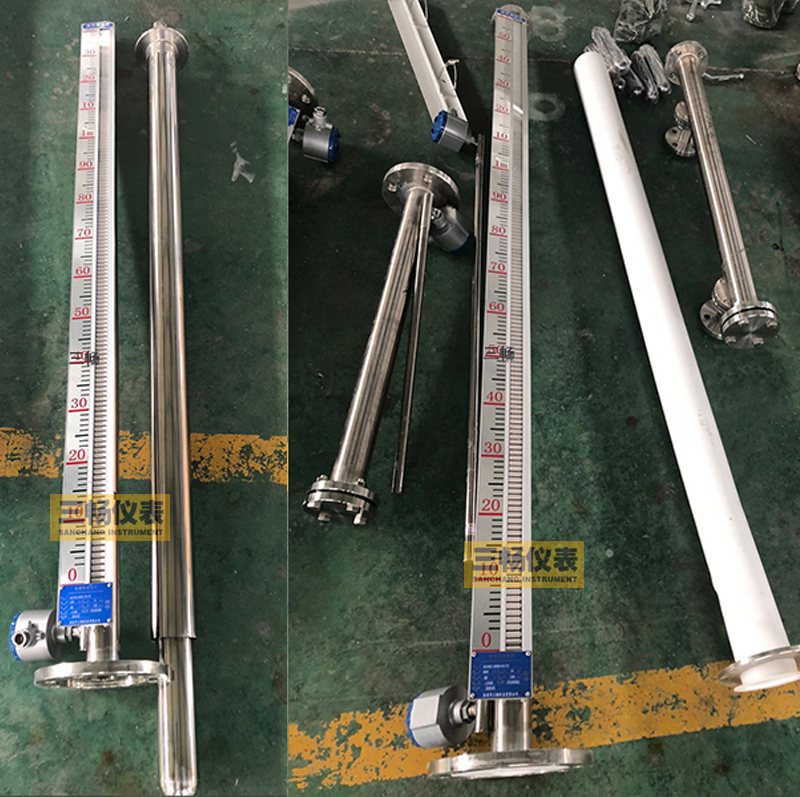

頂裝磁翻板液位計

產品名稱：頂裝磁翻板液位計

概述：淮安市三暢儀表有限公司生產的頂裝(底裝)型磁翻板液位計是利用浮力和磁感應原理設計的，當裝有久磁鋼的浮子浮在被測介質表面時，隨著液面變化，磁鋼所在位置(即液面實際位置)隨之變化，并通過磁化系統耦合驅動雙色磁翻柱翻轉

全國銷售熱線 18952302362

詳細信息

頂裝（底裝）型磁翻板液位計說明

淮安市三暢儀表有限公司生產的SCUHZ-B頂裝(底裝)型磁翻板液位計是利用浮力和磁感應原理設計的，當裝有久磁鋼的浮子浮在被測介質表面時，隨著液面變化，磁鋼所在位置(即液面實際位置)隨之變化，并通過磁化系統耦合驅動雙色磁翻柱翻轉，從而顯示液面位置.該液位計能廣泛應用于石油化工、化肥、醫藥、船舶、軍事等行業中的各種塔、罐、槽及球形容器上的液位指示.

SCUHZ-B頂裝（底裝）型磁翻板液位計主要技術指標

頂裝（底裝）型磁翻板液位計技術要求

測量范圍：0～5000mm
準確度： ±10mm ±16mm
翻柱直徑：10mm，16mm
公稱壓力：2.5MPa
介質密度：≥0.7g/cm3（特殊要求可達0.45g/cm3)
介質溫度：-20～+350℃
接液材質：不銹鋼304/316/316L及PP材質
介質粘度：≤2.0Pa.s
環境振動：頻率≤25Hz振幅≤0.5mm
跟隨速茺：≤0.05m/s
法蘭標準：HG20592～20635-97
報警器、遠傳裝置：技術參數和UHZ-25系列相同

頂裝（底裝）型磁翻板液位計工作原理

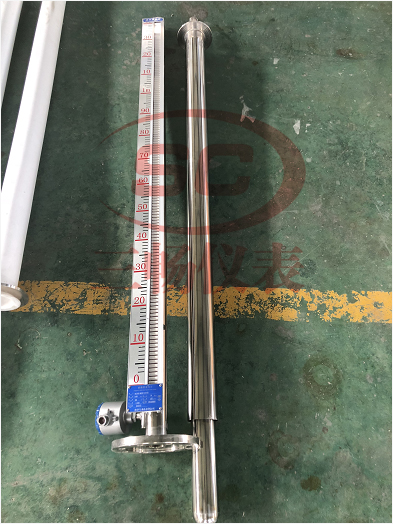

該產品由本體(由上、下導管組成）、翻板箱（由紅、白雙色磁性小翻板組成）、浮子（由磁體、頂桿、浮筒組成）以及液位變送器等組成，其結構如圖所示。工作原理為：容器內的浮筒（按不同介質和壓力針對研制），在下導管中隨液面高度的變化而上下浮動并通過頂桿使磁體在上導管內上下移動，促使本體外的翻板翻動并用紅、白顏色來指示液面高度,同時液位變送器將液位信號傳送至控制中心進行液位指示和控制,也可通過計算機進行集中監控。

除非注明，淮安三暢儀表文章均為原創，轉載請標明本文地址http://www.sxzbjs.cn/cifanban/9.html
