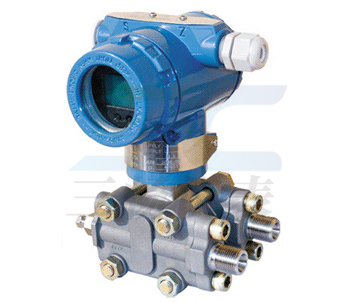

SC3051DP型智能差壓變送器

產品名稱：SC3051DP型智能差壓變送器

概述：SC3051DP智能差壓變送器是引進國外先進技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，SC3051DP智能差壓變送器整機經過嚴格組裝和測試，具有設計原理先進、品種規格齊全、安裝使用簡便等特點

全國銷售熱線 18952302362

詳細信息

基本介紹

SC3051DP智能差壓變送器是引進國外先進技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內非常為流行以及被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，SC3051DPP智能差壓變送器設計小巧精致外，更推出具有HART現場總線協議的智能化功能。超級的測量性能，用于壓力、差壓、液位、流量測量。

SC3051DP型智能差壓變送器模擬型特點

● 精度高
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線制
● 阻尼可調、耐過壓
● 固體傳感器設計

● 無機械可動部件、維修量少
● 重量輕(2.4kg)
● 全系列統一結構、互換性強
● 小型化(166mm總高)
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體

SC3051DP型智能差壓變送器特點：

●超級的測量性能，用于壓力、差壓、液位、流量測量
●數字精度：+(-)0.05%
●模擬精度：+(-)0.75%+(-)0.1%F.S
●全性能：+(-)0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化(2.4kg)全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現非常佳測量
●世界上唯一采用H合金護套的傳感器(技術)，實現了優良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。

●支持向現場總線與基于現場控制的技術的升級。

型號	規格代碼							說明
SC3851DP	………………………………							差壓變送器
輸出信號	-E…………………………… -D……………………………							4～20mA,HART協議數字通信 4～20mA
測量量程 (膜盒)		L…………………………… M…………………………… H…………………………… V……………………………						0.5～10Kpa｛50～1000mmH2O｝ 0.5～10Kpa｛50～1000mmH2O｝ 0.5～10Kpa｛50～1000mmH2O｝ 0.5～10Kpa｛50～1000mmH2O｝
接液部分材質				S………………………… H………………………… M………………………… T………………………… A………………………… D………………………… B…………………………				[本體] [膜盒] [排氣螺釘] SCS14A SUS316L SUS316 SCS14A 哈氏合金C-276 SUS316 SCS14A 蒙乃爾 SUS316 SCS14A 鉭 SUS316 哈氏合金C-276哈氏合金C-276 哈氏合金C-276 哈氏合金C-276 鉭哈氏合金C-276 蒙乃爾蒙乃爾蒙乃爾
管道連接			0……………………… 1……………………… 2……………………… 3……………………… 4……………………… 5………………………					無過程接頭(容室法蘭上Rcl/4內螺紋) 帶Rcl/4內螺紋的過程連接頭帶Rcl/2內螺紋的過程連接頭帶1/4NPT內螺紋過程接頭帶1/2NPT內螺紋過程接頭無過程接頭(容室法蘭上1/4NPT內螺紋)
螺栓、螺母材質					A…………………… B…………………… C……………………			[非常大工作壓力] L膜盒 L、M、H、V膜盒 SCM435 3.5Mpa 16Mpa SUS630 3.5Mpa 16Mpa SUH660 3.5Mpa 16Mpa
安裝方式						-2………………… -3………………… -6………………… -7………………… -8………………… -9…………………		垂直安裝，右面高壓，過程接頭在上垂直安裝，右面高壓，過程接頭在下垂直安裝，左面高壓，過程接頭在上垂直安裝，左面高壓，過程接頭在下水平安裝，右面高壓水平安裝，左面高壓
電氣接口							0 ……………… 2 ……………… 3 ……………… 4 ……………… 5 ……………… 7 ……………… 8 ……………… 9 ………………	G1/2內螺紋，1處接線口 1/2NPT內螺紋，2處接線口 Pg13.5內螺紋，2處接線口 M20內螺紋，2處接線口 G1/2內螺紋，2處接線口帶一個盲塞 1/2NPT內螺紋，帶兩個電氣接口，一個盲塞 Pg13.5內螺紋，帶兩個電氣接口，一個盲塞 M20內螺紋，帶兩個電氣接口，一個盲塞
顯示表頭			D……………… E……………… N………………					數字表頭帶設定按鈕的數字表頭 (無表頭)
2-inch管安裝支架					A…………… B…………… C…………… D…………… N……………			SECC 平托架 SUS304 平托架 SECC L型托架 SUS304 L型托架無安裝支架
附加選型代碼								/□ 選型規格
例：SC3851DP-DMS5A-92NN/□
