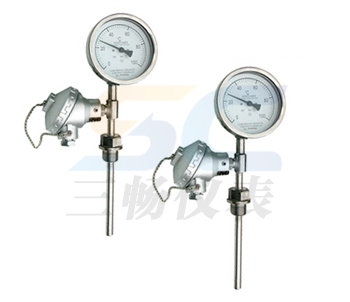

WSSX-404電接點雙金屬溫度計工作原理：
雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針針連接，隨著溫度的變化而轉動，并帶動指針旋轉指示溫度的單針式指示溫度計。
WSSX-404電接點雙金屬溫度計主要技術特性
測溫范圍：-80-500℃
精確度等級：1.0 /1.5級，
溫度計指示部分：（按溫度計標度盤的外徑表示）分φ60、φ100、φ150mm.
尾管長度：100－2000mm。
尾管直徑：分別為φ6、φ10、（尾管長度100－1250mm時）φ12（尾管長度在1250－2000mm時）
安裝部分螺紋:M16X1.5;M27X2;G1/2;G3/4.尾管及固定螺栓節頭等材質均為1Cr18Ni9Ti不銹鋼，耐壓6.4MPa。
型號表示
|
W |
S |
S |
規格 |
參數 |
||||
|
溫 |
金 |
雙 |
X |
|
帶電接點 |
|||
|
|
- |
|
|
|||||
|
|
3 |
|
ø60 |
|||||
|
4 |
|
Ø100 |
||||||
|
5 |
|
Ø150 |
||||||
|
標 |
0 |
角型 亦稱軸向型 |
||||||
|
1 |
直型 亦稱徑向型 |
|||||||
|
8 |
萬向型 |
|||||||
|
2 |
135°型 |
|||||||
|
5 |
熱套式角型 |
|||||||
|
6 |
熱套式直型 |
|||||||
|
7 |
熱套式萬向型 |
|||||||
|
結 |
0 |
無固定裝置 |
||||||
|
1 |
可動外螺紋接頭 |
|||||||
|
2 |
可動內螺紋接頭 |
|||||||
|
3 |
固定螺紋 |
|||||||
|
4 |
固定法蘭 |
|||||||
|
5 |
卡套螺紋 |
|||||||
|
6 |
卡套法蘭 |
|||||||
|
安 |
|
|||||||
|
|
|
|
|
|
|
|
|
F:防腐式 W:防護式 |
|
W |
S |
S |
□ |
- |
□ |
□ |
□ |
□ |
工作條件
|
溫度計型式 |
工作場所 |
溫度℃ |
相對濕度％ |
|
普通 |
掩蔽場所 |
-25～+55 |
5～ |
|
戶外場所 |
-40～+85 |
5～ |
|
|
|
-40～+55 |
<85 |
|
|
為保證溫度計的正確發汛、讀數、應避免在震動或脈動的場合下使用 |
|||
