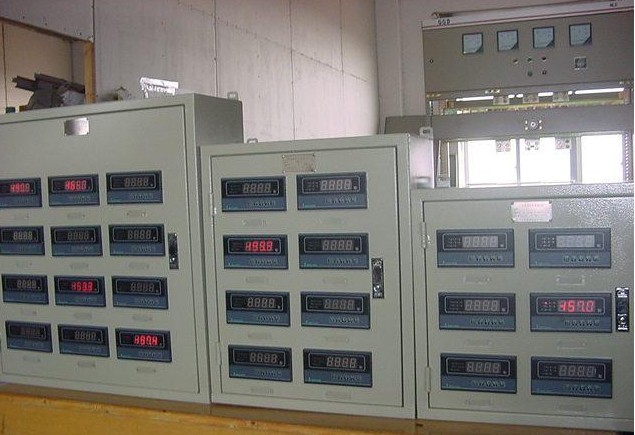

儀表房/儀表柜是集工業在線分析儀表（一臺 ）的組合、成套、安裝應用于一體，并配備有供電、接線、通風、照明電路及分析儀表所需載氣、標準氣、驅動氣、控制屏等基本設施。用于對生產流程中的物料成分和含量進行連續自動的現場測量、分析和控制。能滿足在線分析儀表成套系統所要求的特殊環境條件，如溫度、濕度、防塵防爆等，為在線分析儀表的現場安裝、投運及維護提供了極大的方便。可廣泛用于石油、煉化、冶金、輕工、醫藥、生化等行業具有可燃性氣體的危險場所。

配置：
   儀表房/儀表柜采用內外鋼結構，將分析儀表、控制單元組裝在柜內，樣品預處理及載氣、標準氣、驅動氣安裝在柜外圍。取樣探頭及前級減壓站就近安裝在工藝管線旁。柜內安裝有防爆空調，蒸汽供暖設備，可調節室內溫度。配有防爆電源接線箱和信號接線箱。照明系統采用防爆熒光燈并帶防爆應急熒光燈。柜內還配備有通風、換氣、過濾裝置，可定時通風換氣，保持室內空氣新鮮。根據現場工藝要求，柜內還可配備有報警連鎖盤（含氣體傳感器及控制器）及報警警笛，當有可燃/有毒氣體泄漏時，報警警笛會發出報警，以保護人身安全。

特點：
★現場只要提供電、氣,在線分析儀表即可在危險場所安全、穩定、可靠的運行，同時操作人員的安全也得到保障。   防爆內配備有通風、換氣、過濾裝置，可定時通風換氣，保持室內空氣新鮮。
★根據現場工藝要求，柜內還可配備有報警連鎖盤（含氣體傳感器及控制器）及報警警笛，當有可燃/有毒氣體泄漏時，報警警笛會發出報警，以保護人身安全。
★采用特殊加工技術,均達到密封性、防腐、防塵、控制溫度等功能。
★ 儀表房/儀表柜具有防震、防靜電、防火花、防塵、抗干擾等優點，為儀表提供良好的運行環境
★儀表房/儀表柜設有良好的內外接地。

本體結構：
★為型鋼焊接框架式結構。
★外形尺寸：1000(L)X1000(W)X2000(H)mm。
★內外墻及屋頂由∏型鋼板拼裝而成。
★外墻采用1.5mm厚碳鋼板，表面噴漆，結構負載能力為250Kg／m²。
★內墻采用1.2mm厚碳鋼板，表面噴漆，結構負載能力為250Kg／m²。
★屋頂非常小承受力為500 Kg／m²．
★墻厚30mm.
★內外墻及屋頂和房頂之間充填30m厚阻燃保溫材料。
★門：設計為兩個不銹鋼板門，外開型非折疊結構。
★門上開有一個300X300mm防爆玻璃觀察窗。
★帶阻尼限位閉門器和推桿式逃生鎖，門外有不銹鋼孔鎖及把手。
★地板：4mm厚花紋鋼板，上鋪防靜電阻火橡膠地板地板咯。
★儀表柜密閉、防雨、防塵、隔熱，外殼防護等級為IP65。
★儀表柜外面設有氣瓶固定支架和氣瓶護欄。
★儀表柜/儀表房具有良好的抗震性能。
★儀表柜/儀表房外有電器總接地端子。
★儀表柜/儀表房外有外殼接地端子。
★儀表柜/儀表房外安裝廢氣排放系統1套。
