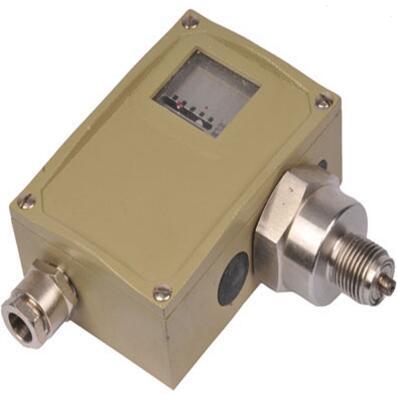

D511/7D壓力控制器/0810311、0810411壓力開關采用波紋管式傳感器。可用于腐蝕性氣體和液體介質。控制器的設定值可調，調節范圍-0.1…6.3 Mpa。
D511/7D壓力控制器/0810311、0810411壓力開關特點
使用溫度范圍大，可用于腐蝕性介質
D511/7D壓力控制器/0810311、0810411壓力開關參數與規格：
|
工作粘度 |
<1╳10-3 m 2/s |
|
開關元件 |
微動開關 |
|
外殼防護等級 |
IP65 （符合DIN40050 ，與GB4208 中IP65 相當） |
|
環境溫度 |
-40℃～+50℃ |
|
介質溫度 |
0～90℃ |
|
抗振性能 |
D511/7D：40m/s2 D511/7DK：20m/s2 |
|
重復性誤差 |
≤1% |
|
觸點容量 |
AC220V 6A（阻性） |
規格
D511/7D 切換差不可調
|
設定值調節 范圍 MPa |
切換差不大于 |
大允許壓力 *MPa |
開關切換次數 次/分 |
壓力傳感器 材料 |
接口外螺紋 |
重量kg |
外形尺寸圖號 |
訂貨目錄編號 |
||||
|
設定值范圍下限MPa |
設定值范圍上限MPa |
外殼 |
波紋管 |
普通型 |
防爆型 |
普通型 |
防爆型 |
|||||
|
-0.1…0 -0.1…0.1 -0.1…0.16 -0.1…0.25 |
0.006 0.007 0.008 0.009 |
0.007 0.008 0.009 0.012 |
1 1 1 1 |
20 |
與介質接觸的全部零部件均用不銹鋼波紋管； 00Gr17Ni14M02 (316L) 其余: 1Cr18Ni9Ti |
G1/2″ G1/2″ G1/2″ G1/2″ |
1.0 1.0 1.0 1.0 |
01 01 01 01 |
04 04 04 04 |
0810111 0810211 0810311 0810411 |
0850181 0850281 0850381 0850481 |
|
|
0…0.1 0…0.16 0.01…0.25 |
0.007 0.008 0.009 |
0.008 0.009 0.01 |
1 1 1 |
G1/2″ G1/2″ G1/2″ |
1.0 1.0 1.0 |
01 01 01 |
04 04 04 |
0811111 0811211 0811311 |
0851181 0851281 0851381 |
|||
|
0.02…0.4 0.03…0.6 0.03…1 |
0.03 0.03 0.03 |
0.03 0.035 0.04 |
2 2 2 |
G1/2″ G1/2″ G1/2″ |
0.85 0.85 0.85 |
02 02 02 |
05 05 05 |
0811411 0811511 0811611 |
0851481 0851581 0851681 |
|||
|
0.05…1.6 0.05…2.5 |
0.07 0.07 |
0.08 0.09 |
5 5 |
G1/2″ G1/2″ |
0.9 0.9 |
03 03 |
06 06 |
0811711 0811911 |
0851781 0851881 |
|||
|
0.3…6.3 |
0.1 |
0.2 |
8.5 |
G1/2″ |
0.9 |
03 |
06 |
0811911 |
0851981 |
|||
D511/7D 切換差可調
|
設定值調節 范圍 MPa |
切換差不大于 |
大允許壓力 *MPa |
開關切換次數 次/分 |
壓力傳感器 材料 |
接口外螺紋 |
重量kg |
外形尺寸圖號 |
訂貨目錄編號 |
||||
|
設定值范圍下限MPa |
設定值范圍上限MPa |
外殼 |
波紋管 |
普通型 |
防爆型 |
普通型 |
防爆型 |
|||||
|
-0.1…0 -0.1…0.1 -0.1…0.16 -0.1…0.25 |
0.018…0.08 0.019…0.1 0.02…0.2 0.022…0.08 |
0.019…0.08 0.021…0.1 0.022…0.2 0.024…0.08 |
1 1 1 1 |
20 |
與介質接觸的全部零部件均用不銹鋼波紋管； 00Gr17Ni14M02 (316L) 其余: 1Cr18Ni9Ti
|
G1/2″ G1/2″ G1/2″ G1/2″ |
1.05 1.05 1.05 1.05 |
01 01 01 01 |
04 04 04 04 |
0800111 0800211 0800311 0800411 |
0840181 0840281 0840381 0840481 |
|
|
0…0.1 0…0.16 0.01…0.25 |
0.015…0.08 0.018…0.1 0.02…0.2 |
0.016…0.08 0.02…0.1 0.024…0.25 |
1 1 1 |
G1/2″ G1/2″ G1/2″ |
1.05 1.05 1.05 |
01 01 01 |
04 04 04 |
0801111 0801211 0801311 |
0841181 0841281 0841381 |
|||
|
0.02…0.4 0.03…0.6 0.03…1 |
0.08…0.25 0.08…0.5 0.09…0.8 |
0.08…0.25 0.09…0.5 0.1…0.8 |
2 2 2 |
G1/2″ G1/2″ G1/2″ |
0.9 0.9 0.9 |
02 02 02 |
05 05 05 |
0801411 0801511 0801611 |
0841481 0841581 0841681 |
|||
|
0.05…1.6 0.05…2.5 |
0.17…1.2 0.18…2 |
0.19…1.2 0.2…2 |
5 5 |
G1/2″ G1/2″ |
0.95 0.95 |
03 03 |
06 06 |
0801711 0801911 |
0841781 0841881 |
|||
|
0.3…6.3 |
0.25…2 |
0.65…2 |
8.5 |
G1/2″ |
0.95 |
03 |
06 |
0801911 |
0841981 |
|||
