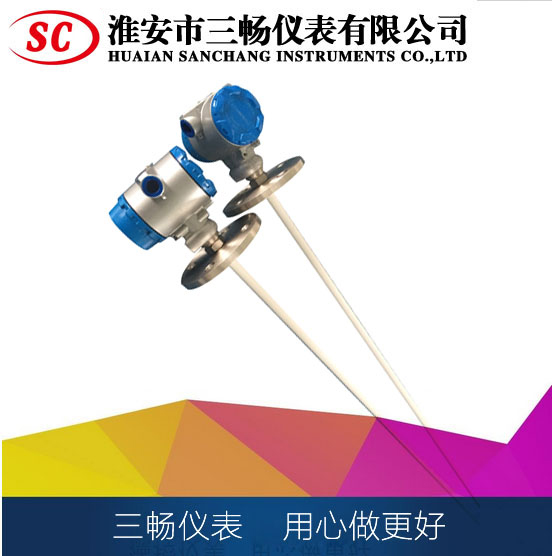

SC-700電容式液位計適用于高溫高壓、強腐蝕、易結晶、易堵塞等惡劣條件下連續檢測各種液體。電容式料位計適合測量污水、酸堿溶液、和鍋爐的水位,整機無任何可動或彈性部件，耐沖擊、安裝方便、可靠性高、精度高�？商娲鷤鹘y(tǒng)的浮球式、投入式、差壓式等液位變送器在各種場合下應用。

    SC-700電容式液位計核心部件采用先進的射頻電容檢測電路經過16位單片機經過精確的溫度補償和線性修正，轉化成標準電信號（一般為4~20 mA）�？蛇xHART、CANBUS、485通訊協議進行系統組態。全系列電容式液位計都具有自校準功能，用戶可通過兩個按鍵進行“零點”、“量程”自動校準，以適應各種復雜場所的不同要求。

     產品符合GB3836.4-2000《爆炸性氣體環境用電設備 第4部分 本質安全型“i”》和GB3638.1-2000《爆炸性氣體環境用電設備 第1部分 通用要求》，防爆標志：ExiaⅡC T6，它適用于0區、1區、2區，含有ⅡA～ⅡC類，T1～T6組爆炸性氣體混合物的場所。

電容式液位計特點：
1、結構簡單，無任何可動或彈性元部件，因此可靠性極高，維護量極少。一般情況下,不必進行常規的大、中、小維修。
2、多種信號輸出，方便不同系統配置。
3、適用于高溫高壓容器的液位測量，且測量值不受被測液體的溫度、比重及容器的形狀、壓力影響。
4、特別適用于酸、堿等強腐蝕性液體的測量。
5、完善的過流、過壓、電源極性保護。
 電容式液位計性能：
1、檢測范圍：0.01~2000m
2、 承壓范圍： -0.1MPa~32MPa
3、探極耐溫：  -50~250℃
4、環境溫度: -20~60℃
5、儲存溫度：-55℃～+125℃
6、輸出信號: 4～20mA、4～20mA疊加HART通訊、485通訊、CAN總線通訊
7、 供電電壓:  12～28VDC（需經安全柵供電）
8、 固定方式:螺紋安裝M20×1.5、M27×2，
法蘭安裝DN25、DN40、DN50。特殊規格可按要求定制
9、接濕材質:  316不銹鋼、1Gr18Ni19Ti或聚四氟乙烯
10、 長期穩定性:  ≤0.2%FS/年，
11、溫度漂移：≤0.02%FS/℃（在0～70℃范圍內）
12、 防爆等級：本安ExiaⅡC T6  隔爆ExdⅡC T5
13、 防護等級：IP67
14、 本安參數：Ui：28VDC，Ii：93mA，Pi：0.65W，Ci：0.042uf， Li：0mH

電容式液位計接線：

電容式液位計為標準二線或三線制儀表，電源（信號）端子位于儀表殼體內的接線側，信號線應使用屏蔽線或兩根紐在一起的雙絞線，盡量不要與其它電源線一起通過線管或明線槽，也不可在大功率設備附近穿過。
電容式液位計安裝與調試:
        纜式電容式液位計和桿式電容式液位計具有多種安裝固定方式，以適應不同現場情況。當現場不能夠提供M20×1.5的內螺紋或法蘭等工藝設施時，可選擇墻壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇，使您在現場安裝時得心應手。
        在測量流動性較大的介質時，為防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用，加配重時一定要要把配重物體放入容器底部，以免拉壞傳感導線 。
        在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性。
        使用電容式液位計時，如果不是金屬容器，則需要把變送器的外殼用一根導線接入容器的底部，否則測量不準確。
產品若需要現場調整可采取以下方法：
B：采用智能電路的調試方法：
現場調零------當液位位處于非常低位時，同時按住“Z”鍵和“S”鍵8秒鐘后同時松開，再將 “Z” 鍵按一下，輸出電流自動調整到4mA。
現場調滿------當液位處于非常高位時，同時按住“Z”鍵和“S”鍵8秒鐘后同時松開，再將“S”鍵按一下，輸出電流自動調整到20mA。
B：采用模擬電路的調試方法：
   當液位在下限時，用螺絲刀緩慢旋轉“Z”電位器，觀察電流表的讀數接近4mA。
   當液位在上限時，用螺絲刀緩慢旋轉“S”電位器，觀察電流表的讀數接近20mA。
如此反復2-3次以上，直到零點和量程都分別為準確的4mA和20mA。
調整好后，應將變送器的蓋子擰緊。

電容式液位計的產品選型
