雙刻度超高壓壓力表
全國銷售熱線 18952302362
雙刻度超高壓壓力表的詳細介紹

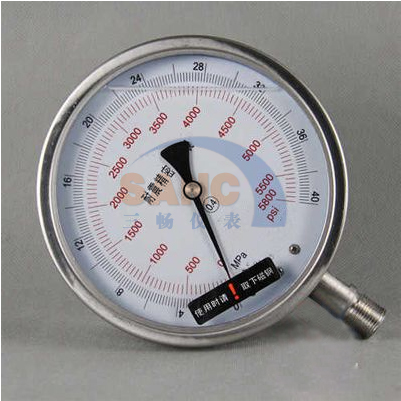

Y150、Y200、Y250系列雙刻度超高壓壓力表
Y150、Y200、Y250系列雙刻度超高壓壓力表（單圈彈簧管）適用于測量不腐蝕、不結晶，不凝固及不沉淀等性質的液體，氣體或蒸汽的壓力。
◆雙刻度超高壓壓力表主要技術指標
|
型號和名稱 |
測量范圍（MPA） |
精確度 |
公稱直徑（MM） |
接頭螺紋 |
環境溫度 |
相對濕度 |
|
Y-150系列壓力表 |
0-10；0-16；0-25；0-40；0-60；0-100 |
±1%FS或±1.5%FS |
￠150 |
M20*1.5 |
-40-70℃ |
≤80% |
|
Y-200系列壓力表 |
0-100；0-160；0-250 |
￠200 |
||||
|
Y-250系列壓力表 |
0-400；0-600；0-1000 |
￠250 |
G1” |
5-40℃ |
◆雙刻度超高壓壓力表結構原理
儀表的測量系統由接頭與彈簧管組成，由于被測壓力的變化，使彈簧管自由端產生位移，借連桿帶動扇輪傳動齒輪端部的指針旋轉，在度板上指示相應的數值為了消除扇輪齒輪與轉軸齒輪間的間隙，在轉軸齒輪上裝置了盤形游絲。
◆雙刻度超高壓壓力表外形尺寸
|
型號 |
D（MM） |
H（MM） |
L（MM） |
B（MM） |
|
Y-150 |
￠150 |
190 |
50 |
20 |
|
Y-200 |
￠200 |
240 |
55 |
20 |
|
Y-250 |
￠250 |
315 |
70 |
25 |
